离合器的结构和性能

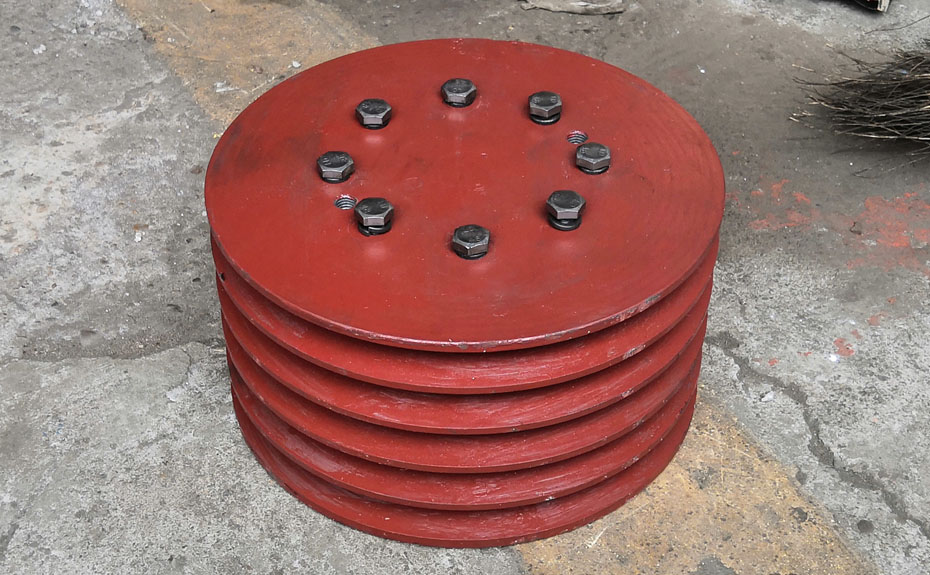

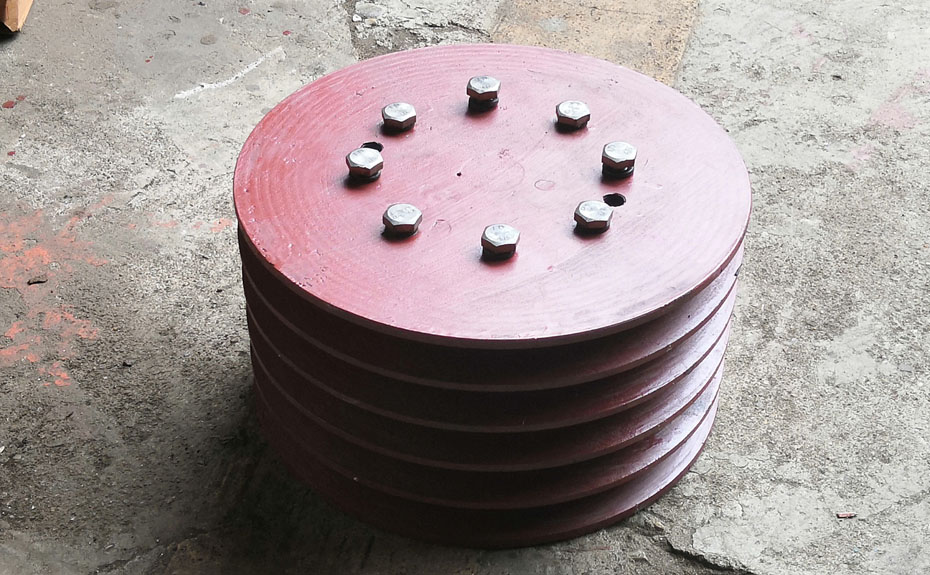

离合器主要由皮带轮、瓦块、摩擦片、离合器盘、轴承室、轴承等零件组成。



整个离合器装于电机轴伸出端，用键和螺钉将离合器盘固定在电机轴上，皮带轮和轴承室用螺钉连在一起，轴承室与离合器盘之间装有滚动轴承，摩擦片和瓦块用铆钉接在一起，整个瓦块组合又由连接销轴固定在离合器盘上，瓦块组合可作径向摆动，当电机刚开始起动时，离合器盘带动瓦块一起旋转，离心力使瓦块沿径向甩开，贴向皮带轮内壁，由于皮带轮是静止的，有一定惯性，使摩擦片在皮带轮内腔打滑，皮带轮并不是与电机等速运转，而是慢慢起动，这样就降低了起动电流和起动功率，避免电机过热，防止迥转体受到过大的动载荷，经过一定时间后，电机转速稳定，摩擦片与皮带轮之间的摩擦力所产生的摩擦力矩，足可以带动皮带轮及整个迥转体作正常运转，当离心机过载时，过载扭矩大于摩擦扭矩，使摩擦片在皮带轮内腔打滑，因而离心离合器可起过载保护作用。
